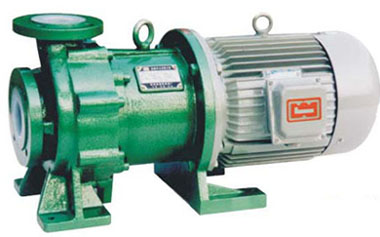

IMD氟塑料磁力泵
编号424101916

型号和意义:
IMD80-65-140F(A)
IMD 磁力驱动离心泵 140 叶轮名义直径是140MM
80 泵进口直径是80MM F 过流部件材质为氟塑料合金
65 泵出口直径是65MM A 表示叶轮****次切割

简介:
IMD型磁力泵是新开发的大功率高扬程磁力驱动泵,泵外型及安装尺寸均按ISO国际标准设计制造,电机直联式,由中间支架支撑,结构紧凑,拆卸方便,性能范围:Q=6--130m3/h H=17--50m;泵均采用高性能磁性材料"钕铁硼"做内外磁体, 隔离套采用进口非金属材料,大大降低了磁涡流损耗,可输送高浓度,密度大于1.84t/m3的强腐蚀介质.主要部件采用钢衬F46,泵体强度高,能耐所有强酸,强碱的腐蚀.采用磁力驱动结构,杜绝了滴漏,绝不污染使用场地,特别适合于输送易燃,易爆,有毒,有挥发性及贵重介质.在很多项目上替代了进口磁力泵。
用 途:
本产品广泛适用于:石油化工、制酸制碱、有色金属冶炼,汽车制造的酸洗工艺,稀土分离、农药、染料、医药、造纸,电镀,无线电等行业。适用温度:-20°C--100°C。
防漏设计:
取消了轴封、利用磁力耦合间接驱动,完全消除了滴漏的烦恼,绝不污染使用场地。由于泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。
操作原理:
驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力偶合间接驱动转子组合上的叶轮旋转。
泵体结构:
泵接触液体部分是氟塑料,但外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。IMD 系列磁力泵为电机直联式,由中间支架支撑,安装拆卸方便,结构紧凑、安全节能。

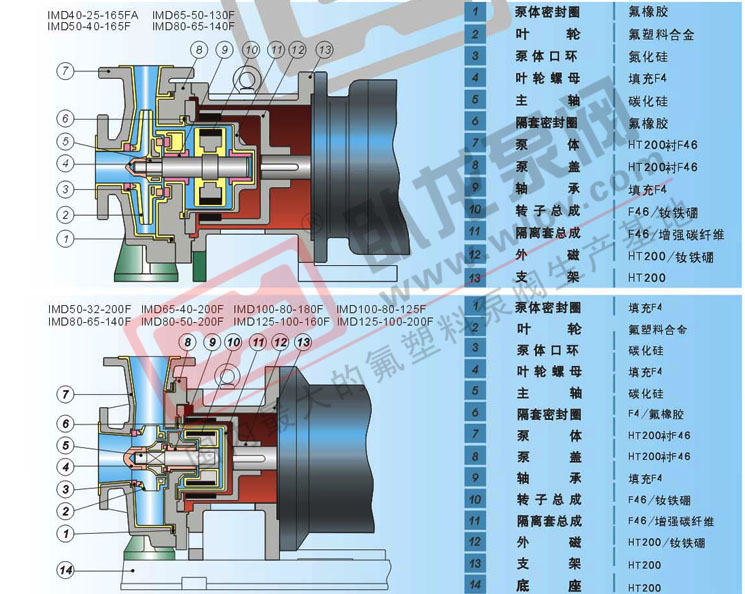

结构与材料:

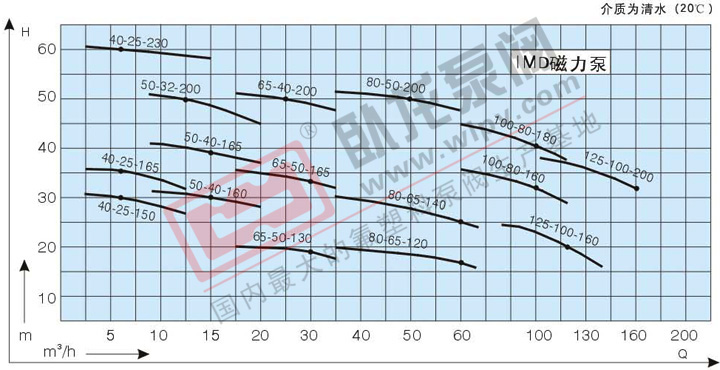

性能曲线图:

型号及参数:
型号 流量 扬 程 汽蚀余量 转 速 口径Ø (mm) 电机功率
(m³/h) (m)  (m)  (r/min) 进口 出口 (Kw)
IMD40-25-130FA 6 20 3.0 2900 40 25 3
IMD40-25-140FA 6 26 3.0 2900 40 25 3
IMD40-25-150FA 6 30 3 2900 40 25 3
IMD40-25-160FA 6 34 3 2900 40 25 3
IMD40-25-165FA 6 36 3.0 2900 40 25 3
IMD40-25-170FA 6 39 3 2900 40 25 4
IMD40-25-185F 1 39 3 2900 40 25 3
IMD50-25-230F 6 60 3.0 2900 50 25 7.5
IMD40-25-140F 15 26 3.5 2900 50 40 5.5
IMD50-40-150F 15 30 3.5 2900 50 40 5.5
IMD50-40-160F 15 34 3.5 2900 50 40 5.5
IMD50-40-165F 15 39 3.5 2900 50 40 5.5
IMD50-32-195F 7 50 3.5 2900 50 32 7.5
IMD50-32-200F 12.5 50 3.5 2900 50 32 7.5
IMD65-50-120F 30 15 4 2900 65 50 5.5
IMD65-50-130F 30 19 4 2900 65 50 5.5
IMD65-40-200F 25 50 4 2900 65 40 11
IMD80-65-120F 60 17 4 2900 80 65 11
IMD80-65-140F 60 25 4 2900 80 65 11
IMD80-50-200F 50 50 5 2900 80 50 18.5
IMD100-80-160F 100 32 5 2900 100 80 30
IMD100-80-180F 100 40 5 2900 100 80 30
IMD125-100-160F 120 20 6 2900 125 100 30
IMD125-100-200F 160 32 6.0 2900 125 100 37
注:若规格型号超出此范围,我厂可根据用户要求予以调整(或致电0551-4465044)
