| 型号和意义： |
| 80FSB-30（D） |
| 80 |
泵进口直径是80mm |
30 |
扬程是30m |
| D |
代表短支架 |
FS |
过流部件材质为氟塑料合金 |
| B |
单级单吸悬臂式离心泵 | |
简 介：
采用国家86.3.5第43号****材料设计生产的FSB-L系列氟塑料合金离心泵，长期输送任意浓度的各种酸，氧化剂等多种腐蚀性介质，过流部分全部用F46氟合金模压，加工而成，它集多种氟塑料之优点，具有特强的耐腐蚀性，并具有机械强度高，不老化，无毒素分解优点。
该产品机械强度高设计合理、结构紧凑、性能可靠、使用维修方便流道光滑效率高节约能源90年荣获省优质产品及省****新产品金牛奖，91年******新产品。
用 途：
本产品系列共计30多个规格，流量、扬程范围广。适用于石油、化工、制药、农药、酸洗、染料、油漆、冶炼、造纸、电镀、食品等行业输送液体，杜绝跑、冒、滴、漏，是建设文明工厂的理想设备。 如用户在输送介质中含颗粒，应向本厂谈清楚，以便选用相配套的密封。
机封选择：
清洁酸液氧化剂介质配用无冷却水单端面机械密封-WB2。含杂质颗粒介质配用无冷却水单端面机械密封-硅化石墨169。
适用温度：
-20°C至120°C。
设计特点：
FSB和SB-D型离心泵,过流部件全部采用氟塑料合金制造，结构紧凑.操作简单、价格低廉。两种型号的泵壳、叶轮、机封等均可互换使用， 深受广大用户的欢迎。

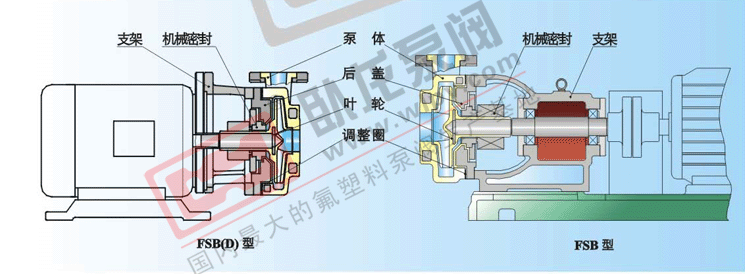

结构与材料：

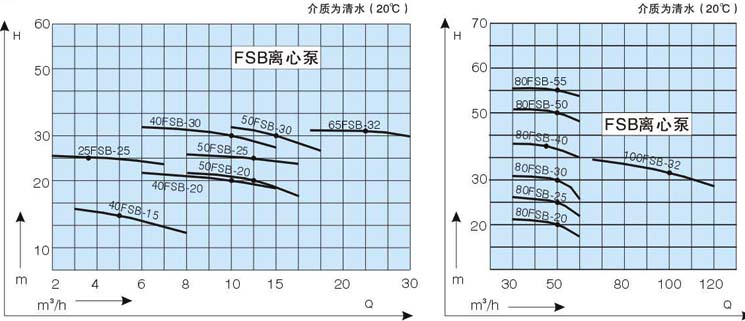

性能曲线图:
型号及参数:
|
型 号 |
流 量 |
扬 程 |
口 径 (mm) |
功 率 (Kw) |
转 速 |
汽蚀余量 |
效 率 |
|
(m³/h) |
(m) |
进口 |
出口 |
轴功率 |
电机功率 |
(r/min) |
(m) |
(%) |
|
FSB |
|
25FSB-25 |
3.6 |
25 |
25 |
25 |
1.25 |
1.5 |
2900 |
3 |
35 |
|
40FSB-15 |
5 |
15 |
40 |
32 |
0.4 |
3 |
2900 |
3 |
40 |
|
40FSB-20 |
10 |
20 |
40 |
32 |
1.16 |
3 |
2900 |
3 |
42 |
|
40FSB-30 |
10 |
30 |
40 |
32 |
1.18 |
3 |
2900 |
3 |
52 |
|
50FSB-20 |
12.5 |
20 |
50 |
32 |
1.49 |
3 |
2900 |
3.5 |
55 |
|
50FSB-25 |
12.5 |
25 |
50 |
32 |
1.86 |
3 |
2900 |
3.5 |
55 |
|
50FSB-30 |
15 |
30 |
50 |
32 |
1.9 |
3 |
2900 |
3.5 |
54 |
|
65FSB-32 |
25 |
32 |
65 |
50 |
4.8 |
5.5 |
2900 |
2 |
45 |
|
80FSB-20 |
50 |
20 |
80 |
65 |
4.7 |
5.5 |
2900 |
3 |
45 |
|
80FSB-25 |
42 |
25 |
80 |
65 |
5.7 |
7.5 |
2900 |
3 |
50 |
|
80FSB-30 |
50 |
30 |
80 |
65 |
6.9 |
7.5 |
2900 |
3.5 |
59 |
|
80FSB-40 |
45 |
40 |
80 |
50 |
10.2 |
11 |
2900 |
3.5 |
48 |
|
80FSB-50 |
50 |
50 |
80 |
50 |
11.9 |
15 |
2900 |
3.5 |
57 |
|
80FSB-55 |
50 |
55 |
80 |
50 |
13.5 |
18.5 |
2900 |
4 |
50 |
|
100FSB-32 |
100 |
32 |
100 |
80 |
11.9 |
15 |
2900 |
3.5 |
68 |
|
FSB(短支架) |
|
40FSB-15(D) |
5 |
15 |
40 |
32 |
0.4 |
3 |
2900 |
3 |
40 |
|
40FSB-20(D) |
10 |
20 |
40 |
32 |
1.16 |
3 |
2900 |
3 |
42 |
|
40FSB-30(D) |
10 |
30 |
40 |
32 |
1.18 |
3 |
2900 |
3 |
52 |
|
50FSB-20(D) |
12.5 |
20 |
50 |
32 |
1.49 |
3 |
2900 |
3.5 |
55 |
|
50FSB-25(D) |
12.5 |
25 |
50 |
32 |
1.86 |
3 |
2900 |
3.5 |
55 |
|
50FSB-30(D) |
15 |
30 |
50 |
32 |
1.9 |
3 |
2900 |
3.5 |
54 |
|
65FSB-32(D) |
25 |
32 |
65 |
50 |
3.61 |
5.5 |
2900 |
3.5 |
65 |
|
80FSB-25(D) |
42 |
25 |
80 |
65 |
3.8 |
7.5 |
2900 |
3.5 |
67 |
|
80FSB-30(D) |
50 |
30 |
80 |
65 |
6.82 |
7.5 |
2900 |
3.5 |
68 |
|
注：若规格型号超出此范围，我厂可根据用户要求予以调整（或致电0551-4465044） |
|
|
|
|
|
