| 型号和意义： |
| IHF50-32-160（D） |
| IH |
国际标准化工泵代号 |
160 |
叶轮名义直径是160mm |
| 32 |
泵进口直径是80mm |
F |
过流部件材质为氟塑料合金 |
| 50 |
泵出口直径是65mm |
D |
表示短支架 | |
用 途：
本产品广泛适用于：化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、酸洗、无线电、化成箔等行业。
设计特点：
IHF型离心泵按国际标准设计，泵体采用金属外壳内衬氟塑料,叶轮及泵盖均用金属嵌件外包氟塑料合金压制成型，轴封采用外装式****的波纹管机械密封，静环选用99.9%氧化铝陶瓷,动环采用四氟填充材料，其特点是耐腐耐磨密封性好 。
氟塑料离心泵用途:
IHF离心泵的耐腐和耐磨性已得到实际使用的证实和广大用户的一致认可，目前已被广泛应用于：化工生产中的腐蚀性介质输送、离子膜烧碱项目中的氯水废水处理和加酸工艺目前国内大部分离子膜烧碱项目用泵均选用我公司产品、有色金属冶炼中的电解液输送、汽车制造中的酸洗工艺，及制药、石油、电力、电镀、染料、农药、造纸、食品、纺织等众多行业，在-85℃～150℃温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质而毫不受损，是目前最受使用单位欢迎的泵类设备之一。
适用温度：-20°C至120°C。

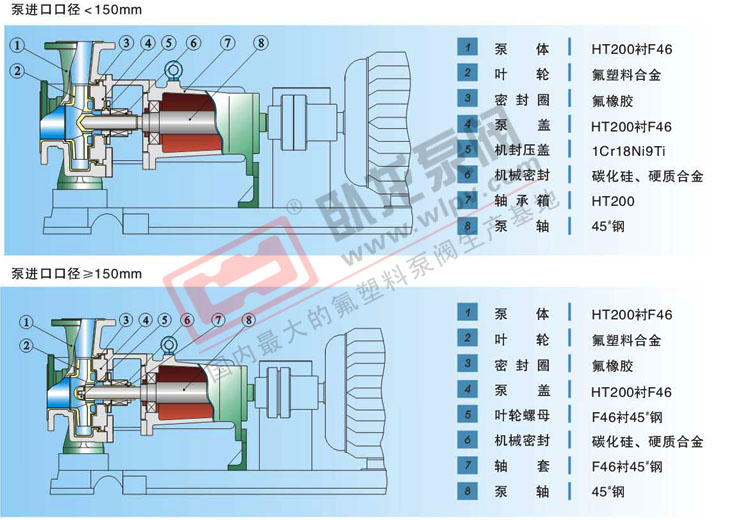

结构与材料:
性能曲线图：
型号与参数：
| 规格型号 |
流量
m3/h |
扬程
m |
进口
mm |
出口
mm |
气蚀余量
m |
转速
r/min |
电机功率
kw |
重量
Kg |
| 长支架高转速 |
| IHF25-20-250 |
3.6 |
80 |
25 |
20 |
2.5 |
2900 |
7.5 |
225 |
|
IHF40-25-160 |
6.3 |
32 |
40 |
25 |
3 |
2900 |
3 |
124 |
|
IHF40-25-200 |
6.3 |
50 |
40 |
25 |
3 |
2900 |
5.5 |
170 |
|
IHF40-32-250 |
6.3 |
80 |
40 |
32 |
5 |
2900 |
11 |
255 |
|
IHF50-32-125 |
12.5 |
20 |
50 |
32 |
3.2 |
2900 |
2.2 |
110 |
|
IHF50-32-160 |
12.5 |
32 |
50 |
32 |
3.2 |
2900 |
4 |
135 |
|
IHF50-32-200 |
12.5 |
50 |
50 |
32 |
3.2 |
2900 |
7.5 |
180 |
|
IHF50-32-250 |
12.5 |
80 |
50 |
32 |
5 |
2900 |
11 |
255 |
|
IHF65-50-125 |
25 |
20 |
65 |
50 |
3.5 |
2900 |
3 |
135 |
|
IHF65-50-160 |
25 |
32 |
65 |
50 |
3.5 |
2900 |
5.5 |
155 |
|
IHF65-40-200 |
25 |
50 |
65 |
40 |
3.5 |
2900 |
11 |
210 |
|
IHF65-40-250 |
25 |
80 |
65 |
40 |
3.5 |
2900 |
18.5 |
360 |
|
IHF80-65-125 |
50 |
20 |
80 |
65 |
4 |
2900 |
5.5 |
195 |
|
IHF80-65-160 |
50 |
32 |
80 |
65 |
4 |
2900 |
11 |
228 |
|
IHF80-50-200 |
50 |
50 |
80 |
50 |
4.5 |
2900 |
15 |
250 |
|
IHF80-50-250 |
50 |
80 |
80 |
50 |
4.5 |
2900 |
30 |
480 |
|
IHF100-80-125 |
100 |
20 |
100 |
80 |
4.5 |
2900 |
11 |
245 |
|
IHF100-80-160 |
100 |
32 |
100 |
80 |
5 |
2900 |
15 |
250 |
|
IHF100-65-200 |
100 |
50 |
100 |
65 |
5 |
2900 |
30 |
480 |
|
IHF100-65-250 |
100 |
80 |
100 |
65 |
5 |
2900 |
55 |
980 |
|
IHF125-80-160 |
160 |
32 |
125 |
80 |
5 |
2900 |
30 |
630 |
|
IHF125-100-200 |
200 |
50 |
125 |
100 |
6 |
2900 |
55 |
660 |
| IHF125-100-250 |
200 |
80 |
125 |
100 |
6 |
2900 |
75 |
850 |
| 长支架低转速 |
| IHF40-32-250 |
3 |
20 |
40 |
32 |
5 |
1450 |
1.5 |
|
|
IHF50-32-125 |
6.3 |
5 |
50 |
32 |
3.2 |
1450 |
0.55 |
|
|
IHF50-32-160 |
6.3 |
8 |
50 |
32 |
3.2 |
1450 |
0.55 |
|
|
IHF50-32-200 |
6.3 |
12.5 |
50 |
32 |
3.2 |
1450 |
1.1 |
|
|
IHF50-32-250 |
6.3 |
20 |
50 |
32 |
5 |
1450 |
1.5 |
|
|
IHF65-50-125 |
12.5 |
5 |
65 |
50 |
3.5 |
1450 |
0.55 |
|
|
IHF65-50-160 |
12.5 |
8 |
65 |
50 |
3.5 |
1450 |
1.1 |
|
|
IHF65-40-200 |
12.5 |
12.5 |
65 |
40 |
3.5 |
1450 |
1.5 |
|
|
IHF65-40-250 |
12.5 |
20 |
65 |
40 |
3.5 |
1450 |
3 |
|
|
IHF80-65-125 |
25 |
5 |
80 |
65 |
4 |
1450 |
1.1 |
|
|
IHF80-65-160 |
25 |
8 |
80 |
65 |
4 |
1450 |
1.5 |
|
|
IHF80-50-200 |
25 |
12.5 |
80 |
50 |
4 |
1450 |
2.2 |
|
|
IHF80-50-250 |
25 |
20 |
80 |
50 |
4.5 |
1450 |
5.5 |
|
|
IHF100-80-125 |
50 |
5 |
100 |
80 |
4.5 |
1450 |
1.5 |
|
|
IHF100-80-160 |
50 |
8 |
100 |
80 |
5 |
1450 |
2.2 |
|
|
IHF100-65-200 |
50 |
12.5 |
100 |
65 |
5 |
1450 |
5.5 |
|
|
IHF100-65-250 |
50 |
20 |
100 |
65 |
5 |
1450 |
5.5 |
|
|
IHF125-80-160 |
80 |
8 |
125 |
80 |
5 |
1450 |
5.5 |
|
|
IHF125-100-200 |
100 |
12.5 |
125 |
100 |
6 |
1450 |
11 |
|
|
IHF150-125-250 |
200 |
20 |
150 |
125 |
7 |
1450 |
22 |
|
|
IHF150-125-315 |
200 |
32 |
150 |
125 |
7 |
1450 |
45 |
700 |
|
IHF150-125-400 |
200 |
50 |
150 |
125 |
7 |
1450 |
75 |
1180 |
|
IHF200-150-250 |
400 |
20 |
200 |
150 |
7.5 |
1450 |
55 |
700 |
|
IHF200-150-315 |
400 |
32 |
200 |
150 |
7.5 |
1450 |
75 |
1180 |
|
IHF200-150-400 |
400 |
50 |
200 |
150 |
7.5 |
1450 |
110 |
1420 |
| 短支架高转速 |
|
IHF50-32-160D |
12.5 |
32 |
50 |
32 |
3.2 |
2900 |
4 |
95 |
|
IHF50-32-200D |
12.5 |
50 |
50 |
50 |
3.2 |
2900 |
7.5 |
135 |
|
IHF65-50-125D |
25 |
20 |
65 |
50 |
3.5 |
2900 |
3 |
90 |
|
IHF65-50-160D |
25 |
32 |
65 |
50 |
3.5 |
2900 |
5.5 |
125 |
|
IHF80-65-125D |
50 |
20 |
80 |
65 |
4 |
2900 |
5.5 |
125 |
| 注：若规格型号超出此范围，我厂可根据用户要求予以调整（电话：0551-4465044） | |
|
|
|
|
