Q41F-10C衬氟球阀
编号42315451616


一、概述

Q41F46系列衬氟球阀是为各种强腐蚀性介质管路的启闭控制而设计的,广泛适用于石油、化工、染化、农药、制酸制碱等行业,是目前防腐阀门设备最理想的选择之一。
Q41F46系列衬氟球阀采用氟塑料衬里,壳体采用熔模精密铸造,强度高、外观光洁,与液体接触部分全部为氟塑料,因此可在-50℃~180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。
二、工作原理
Q41F46-10C系列衬氟球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞的,阀恋和阀体内侧全部采用氟塑料制成,其具有开关轻便,体积小,密封可靠,结构简单,维修方便,使用范围广等优点。
三、设计特点
球阀基本系列为Q41F46型,除具有一般球阀所具有的流体阻力小,启闭速度快,结构简单外,还有以下优点:
1.采用氟塑料衬里层的球阀,具有极高的化学稳定性,可以适用于任何强腐蚀性化学介质;
2.采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护;
3.启闭件球体与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲击承压件内的可能性,从根本上保证了工程中的使用安全性;
4.结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏;

四、基本参数
驱动方式:手动、蜗轮传动、气动、电动
公称压力:PN1.0~2.5(MPa)
公称通径:DN15~350mm

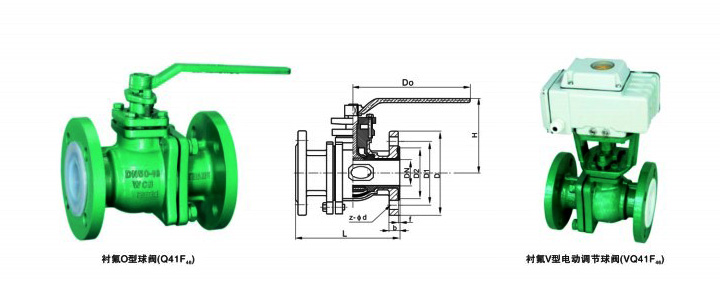

主要连接尺寸:

公称通径 主要尺寸 参考值
DN(mm) PNS(inch) L D D1 D2 f b Z-d Do H
PN1.0MPa
15 1/2 140 95 65 45 3 15 4-14 140 90
20 3/4 140 105 75 55 3 17 4-14 140 100
25 1 150 115 85 65 3 17 4-14 180 105
32 5/4 165 140 100 75 3 19 4-18 180 120
40 3/2 180 150 110 85 3 19 4-18 225 140
50 2 200 165 125 100 3 21 4-18 225 150
65 5/2 220 185 145 120 3 21 4-18 360 160
80 3 250 200 160 135 3 21 8-18 360 215
100 4 280 220 180 155 3 23 8-18 420 240
125 5 320 250 210 185 4 24 8-18 520 250
150 6 360 285 240 210 4 26 8-23 520 290
200 8 400 340 295 265 4 26 8-23 240 340
250 10 450 395 350 320 4 28 12-23 240 380
如需其它尺寸与标准,请电话联系我公司 0551-4465244
