一、公司推出的旋塞阀系列
旋塞阀基本系列有两类：
1、X43F4型：特殊设计的阀座衬套(PTFE或对位聚苯)与钢 制塞体组成的密封副；塞体为不锈钢(不衬)。
2、X43F46型：全部阀全、塞体通道表面内衬FEP。以及 根据上述基本型式扩展而至的内衬PFA，PCTFE和使温度可达 300。C，用于镶嵌阀座的对位聚苯新材料以满足各种工况需要。
X43F4和X43F46型自润滑旋塞阀具有独特的摇臂调节装置和理想的旋塞锥角设计，密封性能好，使用寿命长，具有进出 口端同时密封的优点，在整个工作过程中密封副磨擦系数小， 塞体运转灵活，永远不需润滑。
3、X6DF和X6C3F型：以X43F4为基型的对焊端和承插焊端连接的旋塞阀，压力级最高可达ANSI900Lb。
二、X43F4型旋塞阀结构特点
1、阀体进出口端窗口设计为双道沟槽密封环结构，旋塞 在旋转过程中，其密封副间的密封比压在逐渐变化，直至到达 全开或全关位置时，产生足够的密封比压，密封副达到零泄漏。
2、双道沟槽密封环即可以使PTFE衬套稳固在阀体内不产 生位移，又可吸收由于温差变化引起衬套产生的微量变形，同 时�****胄洳辛Φ牟潦米饔茫痔岣吡嗣芊饷娴氖� 用寿命。
3、塞轴上部采用一个PTFE膜片和O型圈与调节垫片组合， 即可以调整密封面间的密封比压，使塞子转动灵活，又可以保 证进、出口端和中法兰连接端的密封。
4、整个密封过程可近似认为与管道内压力无关。
5、PTFE衬套内，根据使用温度和工作介质采用不同材料的填充物，润滑好、寿命长。
三、设计规范
遵循GB 12240，API 599，API 6D标准。
四、驱动方式
手动、电动、蜗轮传动。订购咨询电话：0551-4465044

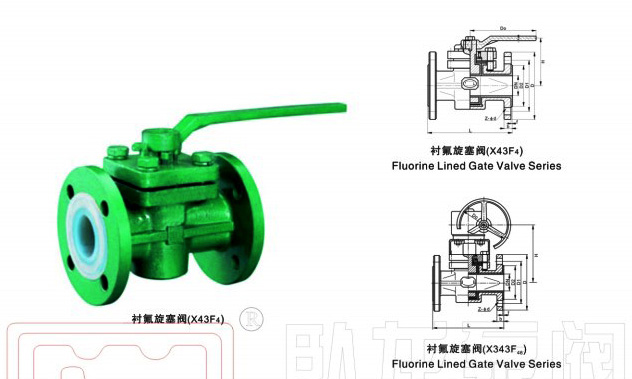

主要连接尺寸图
| 公称通径 |
主要尺寸 |
参考数值 |
| DN(mm) |
PNS(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-d |
Do |
H |
| PN1.0MPa |
| 15 |
1/2 |
130 |
95 |
65 |
45 |
3 |
15 |
4-14 |
140 |
85 |
| 20 |
3/4 |
130 |
105 |
75 |
55 |
3 |
17 |
4-14 |
140 |
90 |
| 25 |
1 |
140 |
115 |
85 |
65 |
3 |
17 |
4-14 |
200 |
100 |
| 32 |
1/4 |
165 |
140 |
100 |
75 |
3 |
19 |
4-18 |
200 |
100 |
| 40 |
1/2 |
165 |
150 |
110 |
85 |
3 |
19 |
4-18 |
260 |
130 |
| 50 |
2 |
203 |
165 |
125 |
100 |
3 |
21 |
4-18 |
260 |
130 |
| 65 |
5/2 |
222 |
185 |
145 |
120 |
3 |
21 |
4-18 |
280 |
135 |
| 80 |
3 |
241 |
200 |
160 |
135 |
3 |
21 |
8-18 |
350 |
165 |
| 100 |
4 |
305 |
220 |
180 |
155 |
3 |
23 |
8-18 |
350 |
180 |
| 125 |
5 |
356 |
250 |
210 |
185 |
4 |
24 |
8-18 |
200 |
210 |
| 150 |
6 |
394 |
285 |
240 |
210 |
4 |
26 |
8-23 |
200 |
450 |
| 200 |
8 |
457 |
340 |
295 |
265 |
4 |
26 |
8-23 |
240 |
490 |
| 250 |
10 |
533 |
395 |
350 |
320 |
4 |
28 |
12-23 |
240 |
550 |
| 如需其它尺寸与标准，请电话联系我公司 0551-4465044 |
|
|
|
|
|
